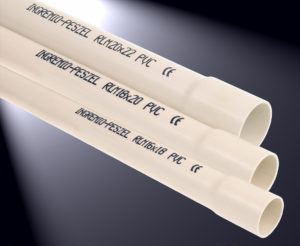

RLM SELF-EXTINGUISHING RIGID PIPE WITH SOCKET FOR ELECTRICAL INSTALLATION
Mechanical strength: 320N (light) 2
Impact resistance: 1,0 kg/100mm (light) 2
Temperature range (application, installation):
from -25°C to +60°C 4 1
Flexibility: rigid 1
Flammability: self-extinguishing
Material: lead-free, polyvinyl chloride (PVC-mod.)
EU Designation (EN 61386-1): 22411
Application:
Rigid pipe is used for distribution and protection of cables in building and industrial electrical installations. Recommended for open surface as well as for under concrete installation. Pipe has ideally smooth surface.
Standard length of the rigid electro-installation pipes is 3 m.
Characteristics of material:
Self-extinguishing/flame retardant, high mechanical strength coefficient and excellent percussion strength properties, little unit elongation, medium-elastic when tensioned, immune to pressures and most of chemical compounds, very good dielectric properties.
Dostępne średnice rur
| Wymiar nominalny DN (mm) | Średnica wewn. (mm) | Średnica zewn. (mm) | Wielkość opakowania (m) |
|---|---|---|---|
| 13 | 11 | 13 | 60 |
| 16* | 14 | 16 | 60 |
| 18 | 16 | 18 | 60 |
| 20* | 18 | 20 | 60 |
| 22 | 20 | 22 | 60 |
| 25* | 22 | 25 | 60 |
| 28 | 25 | 28 | 45 |
| 32* | 29 | 32 | 18 |
| 37 | 33 | 37 | 18 |
| 40* | 36 | 40 | 18 |
| * średnice rur zgodne z normą PN-EN 60423 | |||
Odporność na wybrane związki chemiczne
| Substancje chemiczne | ||
|---|---|---|
| Kwasy | słabe | wysoka |
| mocne | wysoka | |
| utleniające | średnia | |
| fluorowodorowy | średnia | |
| Zasady | chlorowce suche | średnia |
| słabe | wysoka | |
| mocne | wysoka | |
| Rozpuszczalniki | alkohole | wysoka |
| estry | brak | |
| ketony | brak | |
| etery | brak | |
| węglowodory chlorowane | średnia | |
| Materiały napędowe i olejowe | benzen | brak |
| benzyna | wysoka | |
| mieszanki napędowe | średnia | |
| oleje mineralne | wysoka | |
| oleje tłuszczowe | wysoka |
Miejsca zastosowań
| Instalacje naścienne wewnętrzne nie narażone na bezpośrednie światło słoneczne (UV) | zalecane |
| Instalacje podtynkowe | dopuszczalne |
| Instalacje naścienne zewnętrzne z bezpośrednią ekspozycją na światło słoneczne (UV) | dopuszczalne |
| Ściany gipsowe | zalecane |
| Powierzchnie palne charakteryzujące się możliwością rozprzestrzeniania ognia (drewno, itp.) | zalecane |
| Instalacje podziemne prowadzone bezpośrednio w gruncie | niedopuszczalne |
| Beton zalewany, zalewany wibrowany | niedopuszczalne |
| Beton wibrowany i naparzany | niedopuszczalne |
| Urządzenia elektrotechniczne, maszyny przemysłowe | zalecane |
| Automatyka, urządzenia ruchome, w których instalacja narażona jest na ciągłe wyginanie | dopuszczalne |
| Urządzenia przemysłu chemicznego i spożywczego | zalecane |
| Przemysł motoryzacyjny | niedopuszczalne |
| Przemysł stoczniowy | niedopuszczalne |
| Przemysł lotniczy | niedopuszczalne |
